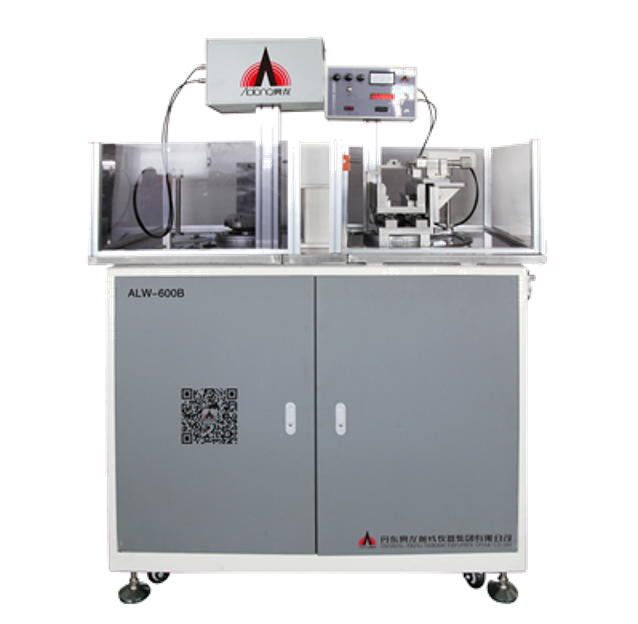

ALW-600B型嵌入式藍寶石粘棒X射線晶體定向儀

產品特點

該儀器為雙工作臺，左側工作臺在X光下定向粘結（2~6）英寸藍寶石晶棒，晶棒長度最短為20mm，利用導軌滑動在一塊料板上，粘結多塊晶棒；右側工作臺在X光下定向測量（2~6）英寸藍寶石晶棒晶片端面角度，儀器定向粘結精度±15"/30"，最小讀數1"。

技術指標

● 輸入電源：單相交流220V，50Hz，0.5kW。

● X 射線管：銅靶，風扇冷卻，陽極接地。

● 最大管電壓電流：30kV，0~5mA連續可調。

● 探 測 器：計數器，工作電壓最高為DC1000V；或閃爍探測器，工作電壓最高為DC1200V。

● 時間常數：1（快）、2（慢）兩檔。

● 測角范圍：2θ=－10°～120°，θ=－5°～60°

● 角度讀數：數字顯示以度、分、秒表示，最小讀數為1″；數字顯示以度顯示，最小讀數為0.001°

● 角度調整：數字顯示可予置在任何角度上。

● 主 光 閘：手動。

● 顯 示 板：角度顯示，射線強度顯示。

● 綜合精度：±15″或±30″（用標準石英片測量）

● 外型尺寸：1132mm（長）X 642mm（寬）X 1460（高）

● 重 量：320kg
